人员定位系统

人员定位系统概述

矿山人员定位系统由主机、传输接口、分站（读卡器）、识别卡、传输线缆等设备及管理软件组成的系统，具有对携卡人员出/入井时刻、区域出/入时刻、工作时间、井下和区域人员数量、井下人员活动路线等信息进行监测、显示、打印、储存、查询、报警、管理等功能。

人员定位系统工作原理

人员定位系统是集计算机技术、无线传感网络技术、现场总线技术等多学科技术综合应用为一体的高科技产品。该系统采用基于ZigBee的无线传感器网络技术实现井下人员的定位。ZigBee技术是一种新兴的无线网络技术，它具有近距离、低复杂度、低功耗、低数据速率、低成本等优点，是一种介于无线标记技术和蓝牙技术之间的技术提案，它依据802.15.4标准，在数千个微小的传感器之间相互协调实现通信。这些传感器以接力的方式通过无线电波将数据从一个传感器传到另一个传感器，所以采用ZigBee技术开发的井下人员定位系统具有安装方便、组网灵活、通讯效率高等特点。

人员定位系统构成

中心站软件；

环网平台系统；

大屏幕显示系统；

井口读卡装置；

图像考勤系统；

触摸查询系统；

人员定位分站；

腰带式识别卡；

灯绳式识别卡；

电源箱。

人员定位系统功能特点

组网方案灵活，即可实现CAN总线通讯，又可接入光纤以太环网；

人体生命特征信号探测功能，可探测人体、环境温度；

井口验卡功能；

系统容量大， 多可以挂接254个CAN分站，每个分站可以组成一个无线网络，识别卡容量可达6万以上；

远距离识别，识别卡无需靠近基站，识别距离10～100 m可调；

抗冲突能力强，200人以5m/s速度同时通过，无漏读；

双向通讯功能，便于井上与井下人员及时沟通，上报位置信息、温度、电压等；

采用较的无线射频芯片，芯片具有集成度高、器件少、传输距离远、抗干扰能力强、可靠性高；

超低功耗无线标签采用定时休眠工作方式，休眠时间可以通过上层软件灵活的设置，减少标签能源消耗，确保双向通讯条件下电池的工作时间长达1年以上；

标签体积小、便于携带。如腰戴式、灯绳式卡，用户可以根据需要自由选配；

可靠性高，系统中各个设备都有存储通信数据的能力，在系统出现故障时可以避免数据的丢失，并且在通信过程中采用特殊的手段来提高系统自身的纠错能力，从而大大提高了数据传输的可靠性。同时大的网络容量了网络强大的数据采集能力，使得在个别节点出现故障时整个网络仍然可以继续工作。

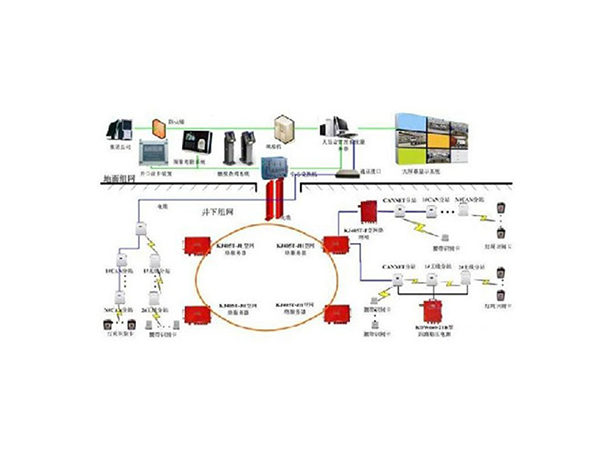

人员定位系统图解

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
