耙斗机

耙斗机产品简介

耙斗机工作原理

耙斗机是通过绞车的两个滚筒分别牵引主绳，尾绳使耙斗做往复运动把岩石扒进料槽，至卸料槽的卸料口卸入矿车或箕斗内，从而实现装岩作业。

耙斗机主要有固定楔，尾轮，耙斗，台车，绞车，操纵结构，导向轮，料槽（进料槽，中间槽，卸载槽），电气部分，风动推车缸等部件组成。

耙斗机产品特点

耙斗机技术参数

矿用耙斗装岩机各种参数

绞车型号： P-15B P-30B P-60B P-90B

电机型号： YBB11-4 YBB17-4 YBB30-4 YBB45-4

电动机功率KW： 11 17 30 45

主绳牵引力KN： 7.2-10.4 13.5-19.5 23.3-32.7 32-50

钢绳直径 mm： 12.5 15.5 15.5 17

主绳牵引速度 mm：1.05-1.52 0.85-1.7 1.06-2.07

容绳量 m ： 56 85-75 80-70 75-60

转速 m/s： 1450 1450 1450 1450

电压 v ： 380/660 380/660 380/660 380/660

净断面积：M² >4.5 >6 >9 >16

净高M >2 >2.2 >2.5 >2.8

绞车类型： 三行星齿轮双滚筒绞车

外形尺寸mm：4700*1040*1750 6110*1305*1950 6750*1850*2350 8400*2010*253

总重量 kg： 2500 4500 7200 8800

耙斗容积M3： 0.15 0.30 0.60 0.90

技术生产率： 14-25 35-50 70-100 95-140

铁轨轨距 mm： 600/900 600/900 600/900 600/900

耙斗机产品视频

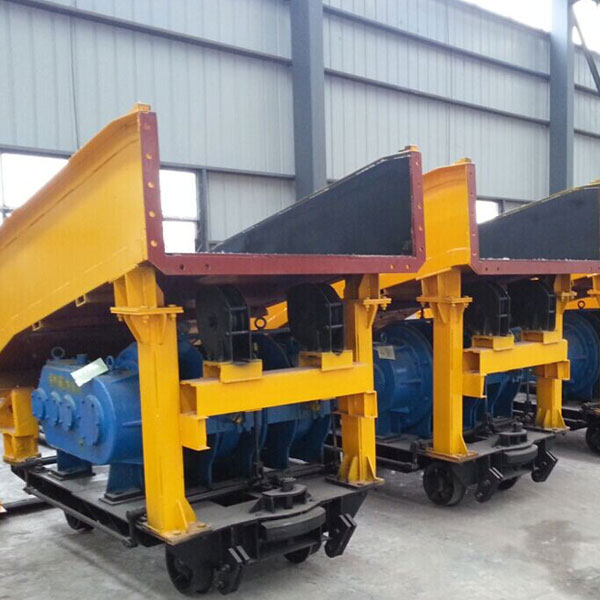

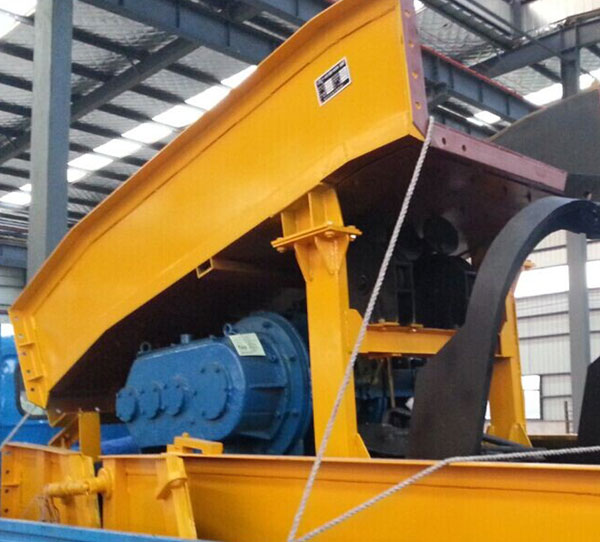

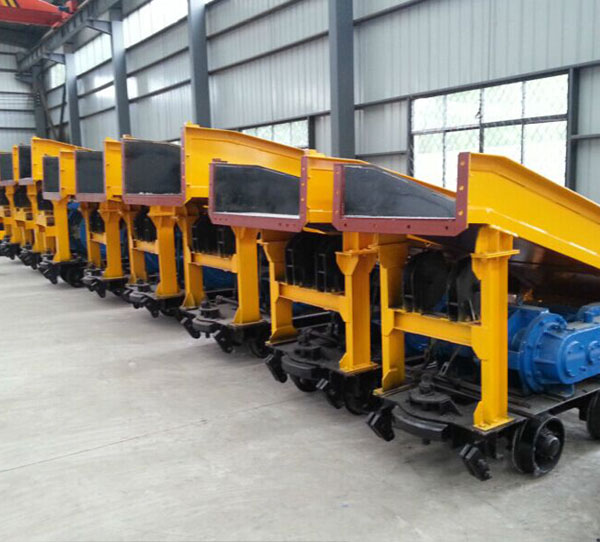

耙斗机实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
