DW单体液压支柱

DW单体液压支柱简介

DW单体液压支柱为恒阻式支柱，它可以与各种顶梁配合，也可以作主柱使用。可供煤矿一般机械化采煤或炮采工作面支护项板用，也可供综合机械化采煤工作面端头支护或其他临时性支护使用。

DW单体液压支柱与金属铰接顶梁配合，供煤矿一般机械化炮采工作面及综采工作面端头或临时支付顶板用，适用于煤层倾角小于25°的工作面，采取一定措施时，亦可用于倾角25°--35°回采工作面。本系列单体液压支柱稳定性好、技术性能优势突出，将煤矿普采工作面的单体支护高度由2.5米提高到3.5米，3.5米以下的煤层可实现一次性采全高，同时可为煤层厚度为4.5米以下工作面提供端头及超前支护。

DW单体液压支柱产品特点

1、工作行程大，特别适用于井下顶板高度变化大的工作面。

2、支柱采用内孔密封，在井下耐磕碰，使用面广.

3、采用摩擦焊、焊缝不断裂。

4、支柱采用了新型的密封装置，去掉了DZ型支柱活塞与活柱之间的泄露点，使用安全可靠。

5、可水平支护。

6、强度高,不弯曲。

DW单体液压支柱型号意义

例如DW25-250/100：

D-代表单体液压支柱

W-代表外注式

25-为支柱 大高度

250-为支柱的额定工作阻力

100-为支柱的油缸直径

DW单体液压支柱参数

主要技术特征：型号 额定工作阻力（kN） 额定工作液压（MPa） 初撑力（kN） 泵站液压（MPa） 大高度（mm） 小高度（mm） 工作行程（mm） 缸径（mm） 使用工作液 质量（kg）
DW35-150/100 150 19.1 118~150 15~20 3500 2700 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 88
DW31.5-200/100 200 25.5 118~157 15~20 3150 2350 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 78.8
DW28-250/100 250 31.8 118~157 15~20 2800 2000 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 70
DW25-250/100 250 31.8 118~157 15~20 2500 1700 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 58
DW22-300/100 300 38.2 118~157 15~20 2240 1440 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 55
DW20-300/100 300 38.2 118~157 15~20 2000 1240 760 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 51.5
DW18-300/100 300 38.2 118~157 15~20 1800 1110 690 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 47
DW16-300/100 300 38.2 118~157 15~20 1600 1005 595 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 43.5
DW14-300/100 300 38.2 118~157 15~20 1400 900 500 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 40
DW12-300/100 300 38.2 118~157 15~20 1200 792 408 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 36.3
DW10-300/100 300 38.2 118~157 15~20 1000 685 315 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 32
DW08-300/100 300 38.2 118~157 15~20 800 578 222 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 28.2
DW06-300/100 300 38.2 118~157 15~20 630 485 145 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 251
DW单体液压支柱煤安证

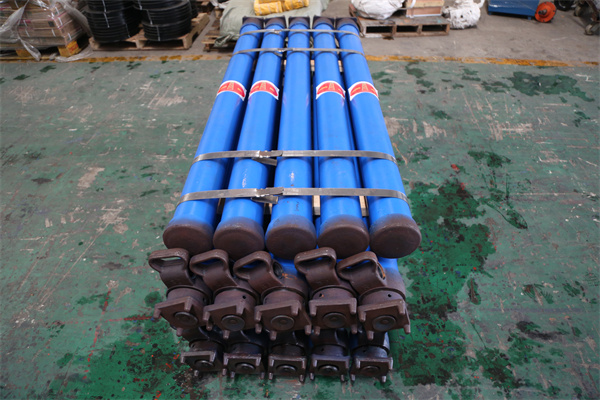

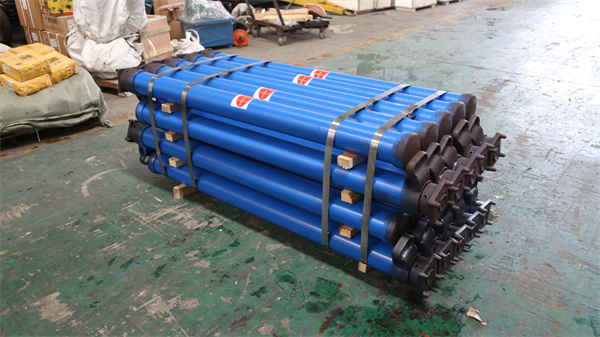

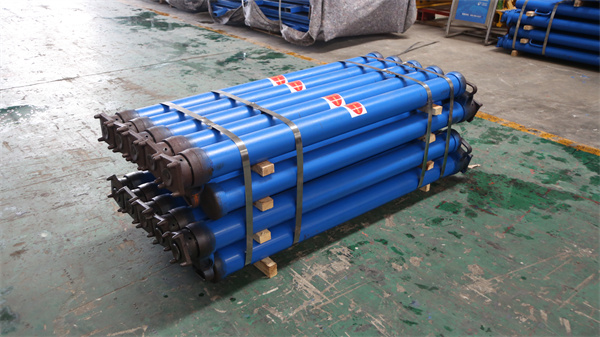

DW单体液压支柱实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
