U型卡缆

U型卡缆是用于支架连接处的配件。卡缆是用Q235和16锰的钢板加工而成的,卡缆的型号分为U25,U29,U36等各种规格u性钢支架卡缆。

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付
网站配图

U型卡缆产品详情

U型卡缆产品介绍

U型钢卡缆作为U型钢支架的定位,要求高受力大,安全稳定,坚固耐久,使用该设备加工制造卡缆能满足要求,且具有用料省、成型稳定、加工效率高及投资低效益高等优点。

U型卡缆作为U型钢支架提供的一种可靠的连接紧固件,U型钢搭接长度一般不大于200mm,制造工艺简单,安装操作方便。U型钢支架连接安全可靠,能提高巷道使用寿命,降低巷道的维修率,减少安全事故的发生,确保煤矿安全生产。

U型卡缆特点

U型卡缆具有可缩性和稳定可靠的承载能力,适应松软围岩的载荷和变形,断面利用率高,支架支回方便,维修量小,支架回收复用率高,减少坑木使用,效益十分明显。

U型卡缆技术要求

1)卡缆各零件必须具有良好的互换性,螺栓应能直接安装在卡缆板上。

2)卡缆表面不得有裂纹、毛刺、飞边等缺陷。

3)卡缆板采用调质处理,材料为不低于U型支架型钢机械性能的Q345低碳钢;

4)成形后的卡缆板厚度允许误差为±0.5mm,宽度允许误差为±0.2mm。螺栓孔距允许偏差为±1mm。

5)卡缆螺栓应采用与U型钢材质相对应的圆钢制作。

6)螺栓规格为M24,长度为35mm,螺纹基本尺寸应符合GB/T96的规定,公差应符合GB/T197的规定,精度为8g。

7)卡缆丝孔规格为M24的通孔,螺纹基本尺寸应符合GB/T96的规定,公差应符合GB/T197的规定,精度为8g。

8)25U型钢可缩性支架卡缆的平均工作阻力不低于100kN,29U型钢可缩性支架卡缆的平均工作阻力不低于140kN,36U型钢可缩性支架卡缆的平均工作阻力不低于190kN。

9) 大工作阻力与小工作阻力的差值不得大于25kN。

10)卡缆与U型支架的强度相匹配。

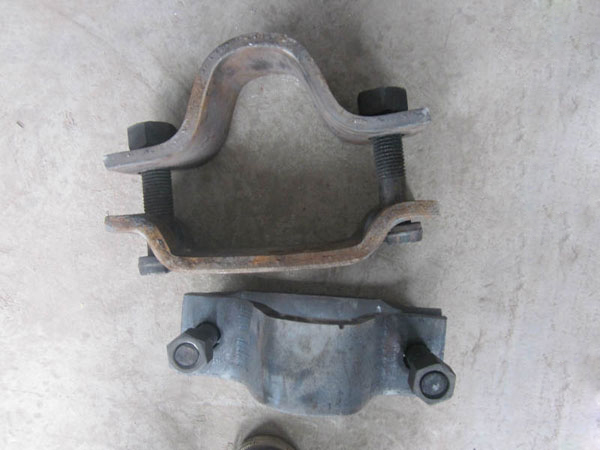

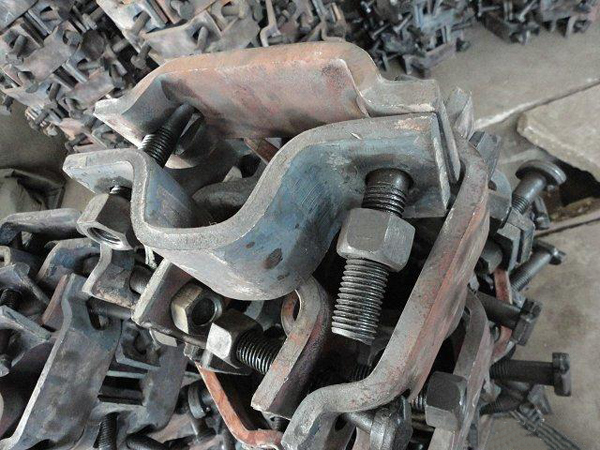

U型卡缆实物图


因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实。
