摇台

摇台产品介绍

摇台为一段可摆动轨道,一端绕固定轴摆动,另一端当罐笼停好后摇尖搭接在罐笼边缘的导轨衬上,边接了罐内与车场中的轨道,便于矿车进出罐笼.当摇台抬起时,摇台上突出部的外形与罐笼间留有足够的安全间隙.摇尖的前端,工作时与罐内导轨衬搭接,摇尖铰接在摇臂上,可以自由转动一定的角度,摇尖的尾部设有配重,使其前部经常处于抬起状态.当由于事故摇台放下后,罐笼通过时,摇尖头部被撞向下旋转,而允许罐笼安全通过.摇尖和导轨衬的结构了摇台与罐笼搭接时,侧向能可靠定位,从而罐笼内外轨道不会错位,避免发生矿车掉道事故.。
摇台的操纵机构是脱开的形式,其间没有固定的连接.当液压缸活塞杆伸出时,推动滑车使曲柄向上摆动,并摇臂能稳定的处于抬起状态,当液压缸活塞杆缩回时,摇臂自行落下,前端摇尖搭接在罐笼边缘的导轨衬上.为了防止摇臂下落撞击太大猛或紧急情况下手动操纵,可以调整配重块的位置和数量.这种结构主要特点是摇台搭接在罐笼边缘上后,罐笼因载荷的变化钢丝绳产生弹性变形而升降时,摇臂可以随着罐笼无阻碍的摆动.当出现意外摇臂落下时,罐笼上下两个方向都可以通过,而不会造成重大的破坏. 　 CCTC型板链推车机成套操车设备主要用于各种罐笼提升的矿井井上并下车场装卸矿车并能单个或成组调运车辆,推爪推矿车碰头,拉爪拉扩车车轴.板链推车机成套操车设备为组合型系列化产品,其形式、尺寸和主要技术性能参数具有较高的标准化、通用化水平. 　板链推车机成套操车设备在罐笼井车场装卸矿车使用,能够实现矿车装罐、卸罐、定位、调运等功能,可以取消列车推车机、进罐阻拉器两台设备,实现一机多用. 　板链推车机成套操车设备包括:板链推车机、摇台、阻车器、安全门、板链推车机成套操车设备集中液压系统、板链推车机成套操车设备电控信号装置等部分组成. 　(一)板链推车机 　板链推车机是由一列轨道上运行的板链小车组成,板链小车底部在全长内设置等距的销轴,板链上安装有操车使用的推爪和拉爪,推爪推矿车碰头,拉爪作用于矿车车轴或挡板. 推车器推爪的尾端与板链小车铰接,推爪抬起推矿车碰头使矿车前进;拉车器拉爪的尾端与板链小车铰接,拉爪的中部安装一个滚轮,当该滚轮经过轨道上固定的启爪曲轨时,拉爪自动抬起,其头断拉矿车车轴前进. 　操车装置的推爪或拉爪在矿车沿进车方向经过时碰倒,板链小车往返运行能在矿车下面通过.

摇台技术参数

型号规格 轨距( mm) 摇臂长度(mm) 进出车侧转轴中心轨面标高差(mm) 调节高度(mm) 配用液压缸
YC6/0.8 600 800 800 75 150 G1￠50,S=300
YC6/0.8 900 800 800 G1￠50,S=300
YC6/1.0 600 1000 1000 100 200 G1￠50,S=300
YC6/1.0 900 1000 1000 G1￠50,S=300
YC6/1.5 900 1500 1500 150 300 G1￠50,S=300
YC6/1.5 900 1500 1500 G1￠50,S=300
YC6/2.3 600 2000 2000 200 400 G1￠50,S=300
YC6/2.3 900 2000 2000 G1￠50,S=300
YC6/2.8 600 2300 2300 250 500 G1￠50,S=300
YC6/2.8 900 2300 2300 G1￠50,S=300
YC6/3.0 600 2400 2400 300 600 G1￠50,S=300
YC6/2.8 900 2400 2400 G1￠50,S=300

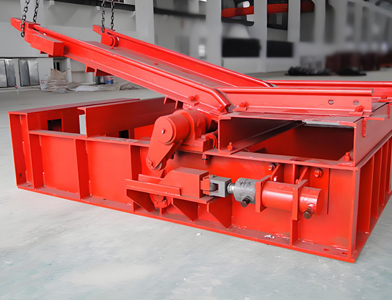

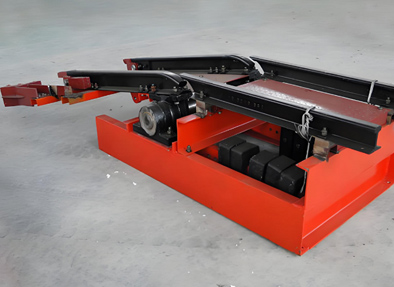

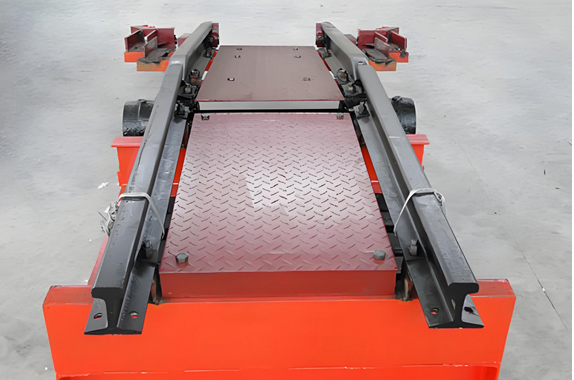

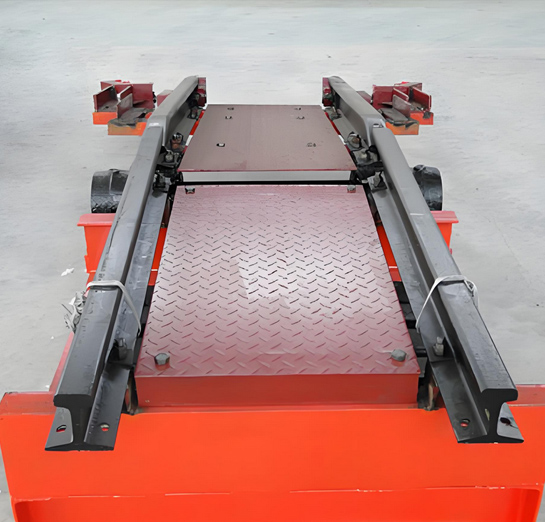

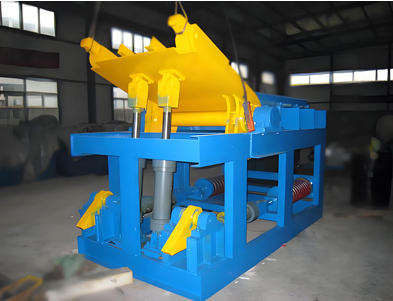

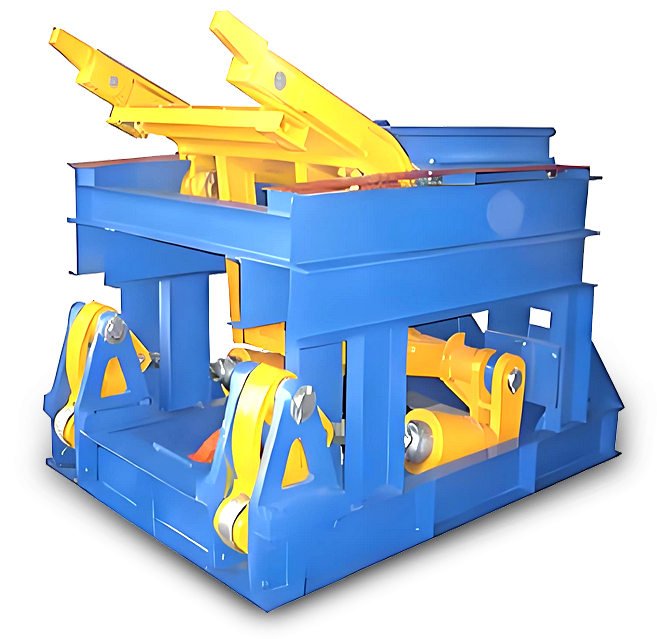

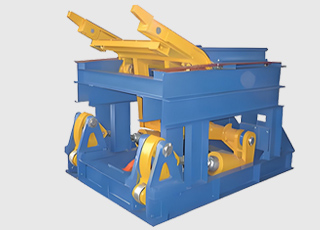

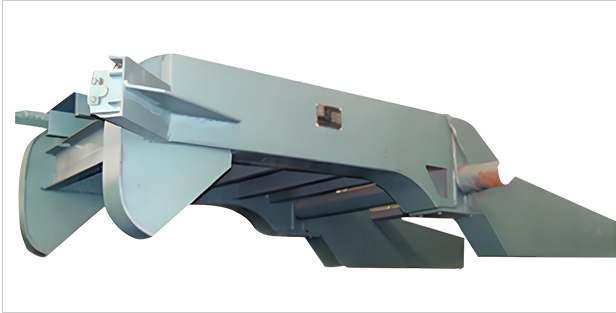

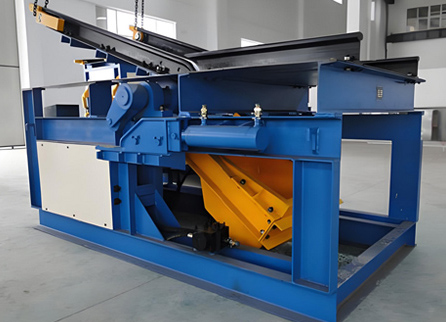

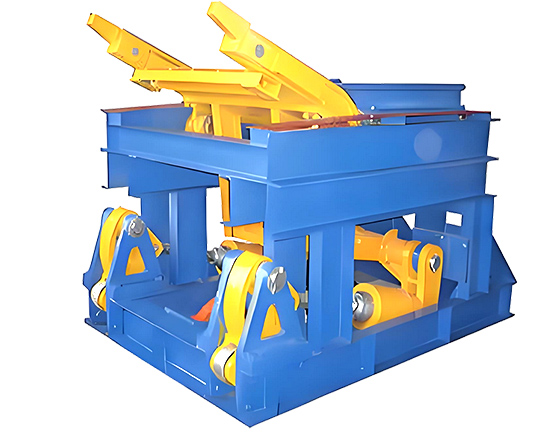

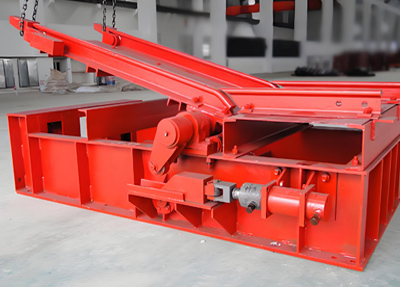

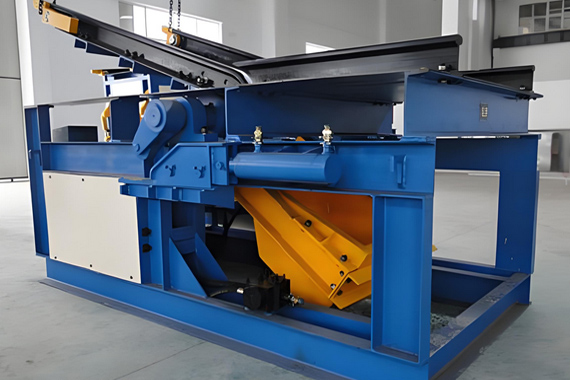

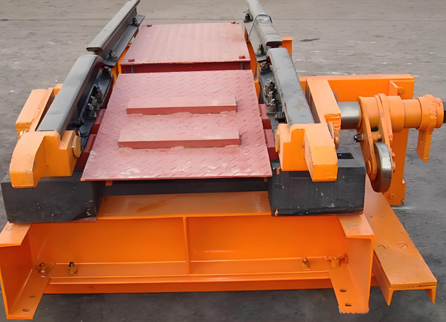

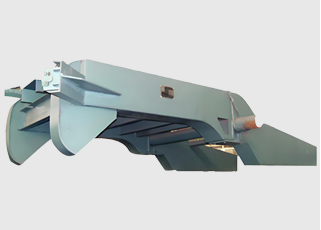

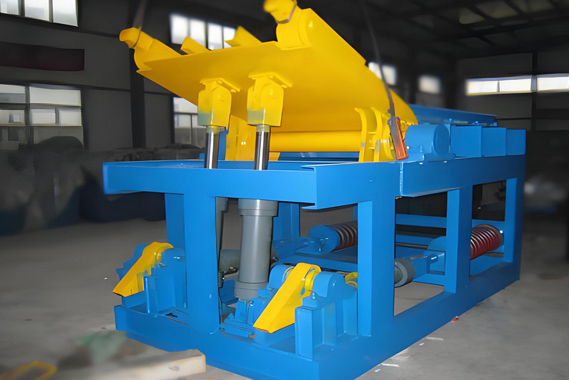

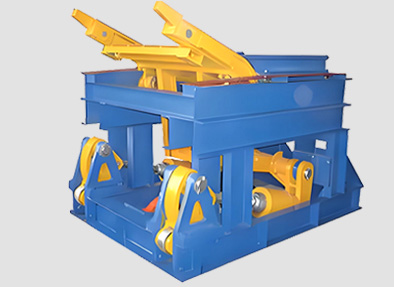

摇台实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
