插接式滑动挡车器的结构及工作原理

插接式滑动挡车器是安装在铁路尽头线防止车辆溜逸时撞击车挡的安全设备。我集团生产销售的滑动式挡车器是改进后的最新产品，制动能力显著提高，增强了设备的安全可靠性。而且该产品还采用了新型防腐工艺，延长了设备的使用寿命，可长期保持设备的良好状态，实现了设备的少维修或无维修，达到国内同类产品的领先水平。

插接式滑动挡车器结构及工作原理

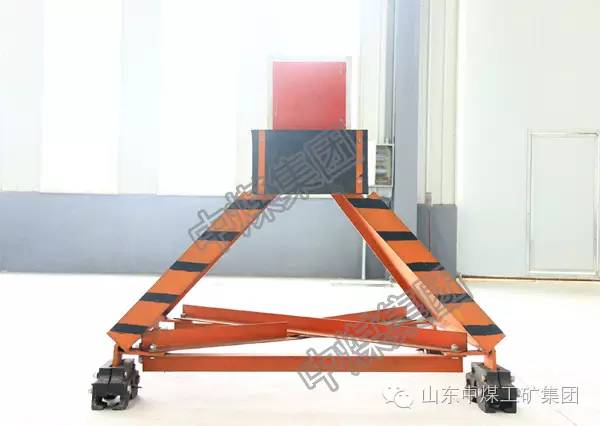

挡车器由主体架和两对增力器组成，全长2800mm。

1、缓冲橡胶板。

2、车辆的撞击力由缓冲橡胶板、支座左右支臂传递到制动轨。

3、制动轨、弹簧座.与基本轨产生摩擦阻力阻止车辆滑行。

4、由板弹簧、弹簧座、楔铁、承座组成弹性加压装置，安装在主体架的制动轨和增力器制动轨中，它的作用是在挡车器静态时就形成予压力，增加制动时的摩擦阻力，并且在动态时能使制动力持续不断地起作用，直至停车。

5、支臂板由整版制成，由支座，前、后横梁，上、下斜梁紧密相连组成主体架，结构合理，整体强大大，能承受车辆较大速度的撞击。

6、支臂板由下部的蹄型块直接插入制动轨，结构简单，安装、维修、复位方便。

7、主体架受力后依次推动挡车器前面的两对制动轨、后面两对制动轨和两对增力器滑行，摩擦阻力逐步增加，即可防止撞坏车辆和主体架，又能使挡车器累计阻力增大。拥有较大的制动能力。
